에칭 세부 공정

(주)이피코리아의 에칭 세부 공정입니다.

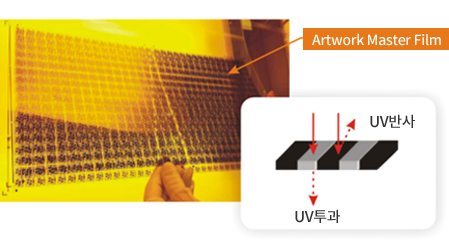

  • ARTWORK (Master Film 제작)

    - 고객이 원하는 제품을 CAD 설계한다.

    - 최종적으로 원하는 제품과 동일한 Pattern이 그려져 있는
    노광용 Film을 CAM으로 제작한다.
    (흰색 부위는 UV가 투과하고 검은색 부위는 UV가 투과하지 못함)

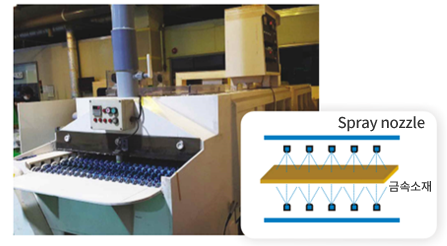

  • 전처리 공정

    - 알칼리성 약품으로 금속표면에 존재하는 산화피막, 유기 이물질,
    Oil등을 제거하여 금속표면을 Cleaning하는 공정

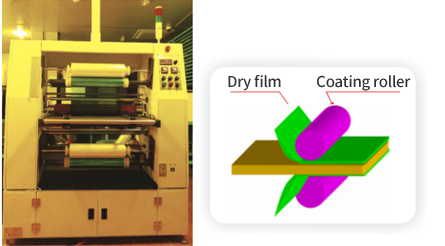

  • Dry Film 코팅 공정

    - 전처리에 의해 깨끗해 진 금속소재 표면에 감광성
    Etching Resist인 Dry Film을 Coating하는 공정

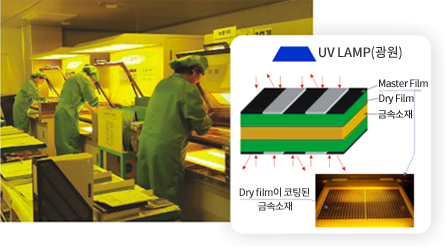

  • UV 노광 공정

    - 상/하 Artwork Master Film 사이에 Dry Film이 코팅된 원소재를
    넣고 UV 빛을 일정시간 조사시키면 Master Film의 Pattern
    형태와 동일하게 선택적으로 Dry Film이 경화됨
    ( Master Film의 흰색 부위로는 UV가 통과하고 검은색 부위는 UV
    를 차단하며, UV가 조사된 하부의 Dry Film은 광경화가 이루지고
    UV가 조사되지 않은 부위는 광경화가 이루어지지 않음 )

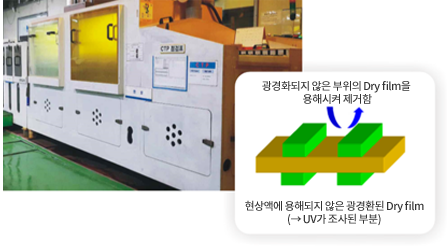

  • 현상공정

    - 노광 공정에서 UV가 조사된 부위의 Dry Film은 광경화 되어
    현상용액(Na₂CO₃)속에서 용해되지 않아 남아있고, UV가
    조사되지 않은 부위의 Drt Film은 현상액 속에서 분해되어 제거됨

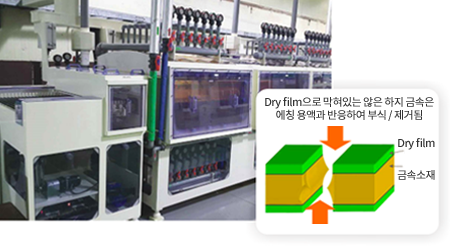

  • 에칭공정

    - 제품이 원하는 Pattern 이외의 불필요한 부위의 금속소재를
    부식시켜 제거하는 공정
    (Dry Film은 부식액(염화 제2철 - FeCl₃)으로 부터 금속소재가
    에칭되는 것을 막아주는 방어막 역할을 하며, 따라서 Dry Film이 남아
    있는 부위는 에칭 되지 않고 Dry Film이 없는 부위만 선택적으로
    에칭되므로 원하는 Pattern을 얻을 수 있음)

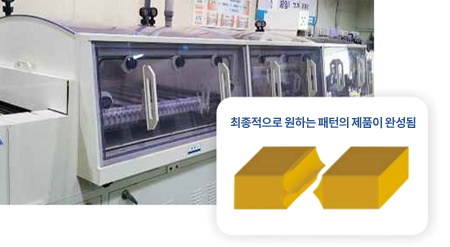

  • 탈막(박리) 공정

    - 부식이 완료된 제품에 남아있는 Dry Film을 NaOH 용액으로 및
    제거하여 최종적으로 원하는 Pattern의 제품을 완성시킴

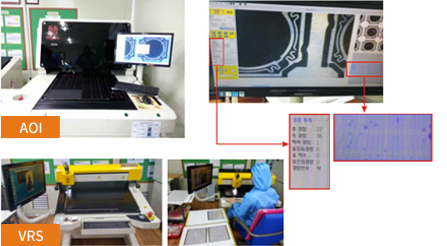

  • 자동검사공정(AOI, VRS)

    - AOI (Auto Optical Inspection, 자동 광학 검사)
    광학적으로 제품의 외관 상황을 파악하고, PC를 활용한 화상처리에
    의해 양품과 불량을 판정하는 검사 장비

    - VRS (Vision Repair System)
    Aoi에서 판정한 결함 영상을 VRS에서 다시 진성불량, 가성불량 및
    한도성 양품으로 검증하는 장비
