에칭 가공능력

(주)이피코리아의 에칭 가공능력입니다.

  • Capacity

    * 1일기준(자재규격 400 x 500) → VCM 적용 기준임

      Sheet
    Aluminium 1,500
    SUS(STS) 3,000
    Cu-Alloy 4,000
    Hyper copper alloy 6,000
  • Delivery

    초도품
    (1.5 Day)
    0.5 Day 1.0 Day
    1.0 Day 테스트, 에칭, 검사, 출하
    양산품
    (2.0 Day)
    1.0 Day 1.0 Day
    Etching(에칭) 검사, 포장, 출하
  • Raw Material

    Aluminum, SUS(STS), Alloy 42, SK-3, SK-5, Be-Cu, Copper Alloy, Ni, Alloy, 마그네슘

  • Etching Appearance

    • One side etching

      0.4XT (Side burr) 소재 두께의 40%가 Burr로 잔류

    • Both side etching

      0.1XT (Side burr) 소재 두께의 10%가 Burr로 잔류

  • Capability

    • Sheet size : 400X500mm
    • Sheet Maximum size : 600X700mm
    • Raw material thickness : 0.02 ~ 1.0T

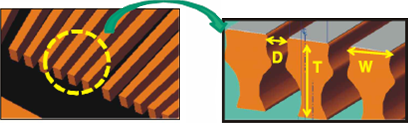

  • Etching Limits

  • Raw Material

    T(mm) IDEL Min “D”
    이론적 규격
    PROD’ N Min “D”
    실제 에칭 시
    PROD’ N Min “W”
    실제 에칭 시
    Tolerance
    (D/W)
    0.020 ~ 0.050 0.050mm 0.060mm T X 1.00 +/- 0.010mm
    0.075 ~ 0.100 0.080mm 0.080mm T X 0.70 +/- 0.020mm
    0.120 ~ 0.250 T X 0.70 T X 0.80 T X 0.50 +/- 0.030mm
    0.300 ~ 0.500 T X 0.70 T X 0.80 T X 0.50 +/- 0.040mm
    0.500 Up T X 0.80 T X 0.80 T X 0.60 +/- 0.050mm
    Thickness(가공가능 소재두께) 0.02mm ~ 1.0mm
  • Hole Diameter

    Thickness(mm) Below 0.050 0.050 ~ 0.100 Above 0.100
    Min. Hole Diameter 0.060mm T X 100% T X 80%
  • Half Etching depth

    Half Etching depth Planarization : ±0.020mm
    “H” : Variable (소재두께 대비 80%까지 상시 가능)
    “D” : 0.8 X T
